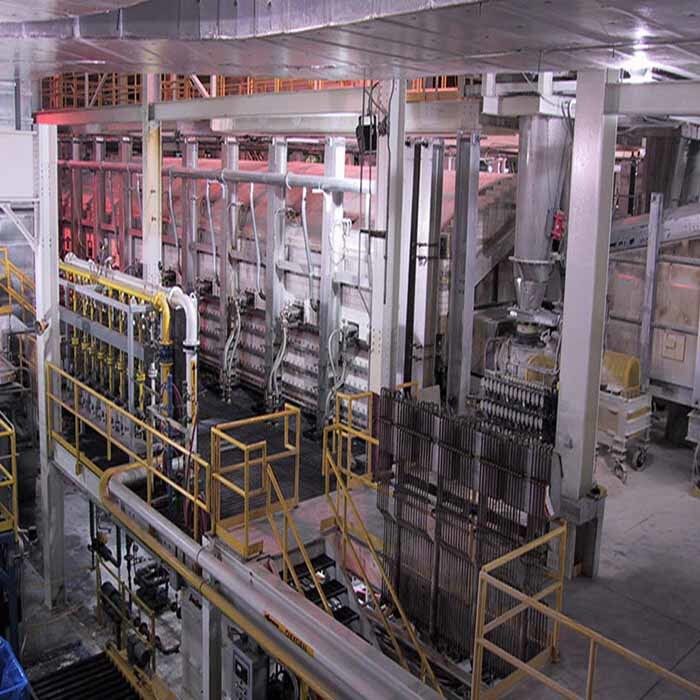

Energooszczędny piec do produkcji szkła JEFFER 150TPD

150TPD, przemysł szklarski, piec do topienia, projektowanie i budowa

1. Krótki opis

Szkło było używane do okien i drzwi przez starożytnych Rzymian już w IV wieku.

Szkło to specjalny amorficzny nieorganiczny materiał niemetaliczny.Głównym składnikiem jest krzemian, niekrystaliczne ciało stałe o nieregularnej strukturze.

Piec szklarski to urządzenie do topienia, które jest najbardziej niezbędnym i najważniejszym wyposażeniem dla przemysłu szklarskiego

3. Struktura pieca

Zgodnie z obecną konstrukcją pieca opalanego jest on głównie podzielony na cztery części:

• Sekcja topienia szkła
• Sekcja zasilania źródła ciepła
• Sekcja odzysku ciepła odpadowego
• Doprowadzanie gazu i odprowadzanie spalin

Sekcja topienia

Jest to część, która topi materiały wsadowe oraz oczyszcza i homogenizuje szklaną ciecz.W górnej przestrzeni sekcji topienia zwanej przestrzenią płomienia, w dolnej części znajduje się zbiornik do topienia.

Płomień pochodzi z palnika przez port, który podaje wstępnie podgrzane powietrze w celu zwiększenia wydajności płomienia.

Psia buda

Materiały wsadowe trafiają do pieca przez budę dla psa, ciepło jest przekazywane przez przestrzeń płomienia do cieczy szklanej.

Dostęp do powietrza, gazu

Ogrzane powietrze i gaz przepływają do pomieszczenia wstępnego spalania w celu zmieszania przez ten dostęp po wyjściu z regeneratora.Jest to również dostęp spalin do regeneratora z przestrzeni płomienia.

Pomieszczenie wstępnego spalania

Po wypłynięciu powietrza i gazu z dostępu, pod wpływem ruchu wirowego przepływu powietrza oraz dyfuzji i zderzenia cząsteczek, powietrze i gaz zmieszają się przed wpłynięciem do pieca.

4. System technologii topienia pieca

Technologia topienia pieca obejmuje temperaturę, ciśnienie, bąbelkowanie, poziom cieczy szklanej, paliwo, system cofania itp.

Temperatura

Temperatura oznacza temperaturę wanny do topienia, a nie całego pieca.Rozkład temperatury odbywa się od wanny do topienia na całej długości pieca.

Nacisk

Ciśnienie w piecu to ciśnienie statyczne układu gazowego, które określa krzywa rozkładu ciśnienia.

Bulgotanie

Stabilny kształt i położenie bańki są ważnym wskaźnikiem do oceny wydajności topienia, co ma również wpływ na wydajność produkcyjną pieca i jakość cieczy szklarskiej.
